同樣都是電子變壓器，為什么上海會通的更可靠？秘密就在細節里
2025-08-27 18:29
電子變壓器接線難？作用不了解？今天上海會通自動化就讓你一文秒懂！

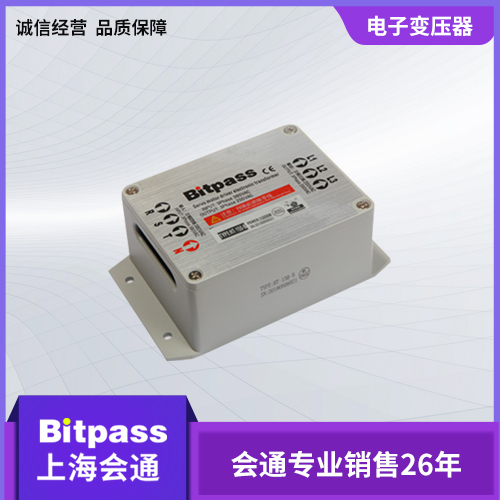

上海會通自動化BITPASS電子變壓器產品介紹
本產品是針對中國電網(三相380VAC)與交流伺服系統(供電要求為三相200~240VAC)
所需電壓不匹配而專門設計的超小型伺服電子變壓器。
本產品解決了傳統干式變壓器體積大、質量重、安裝難、價格昂貴等問題,是運動控制
系統中解決電源兼容性、小型化的最佳產品。
匹配交流伺服系統品牌
日本：松下(Panasonic)、安川(Yaskawa)、三菱(Mitsubishi)、富士(Fuii)、三洋(Sanyo)等
歐美：西門子(Siemens)、路斯特(Lust)、科比(Keb)等
臺灣：臺達(Delta)、東元(Teco)等
國產：埃斯頓(Estun)、廣數(Gsk)等
產品特點：
智能：提供過壓、欠壓、缺相、過溫等保護,內置輸入濾波器(C/D/E/F系列)
可靠：采用高可靠性功率器件,產品性能安全可靠,壽命長
堅固：外殼采用鑄鋁合金,內部采用高性能環氧樹脂灌封,可承受嚴苛使用環境
小型：體積小,質量輕,價格優,利于供電系統小型化

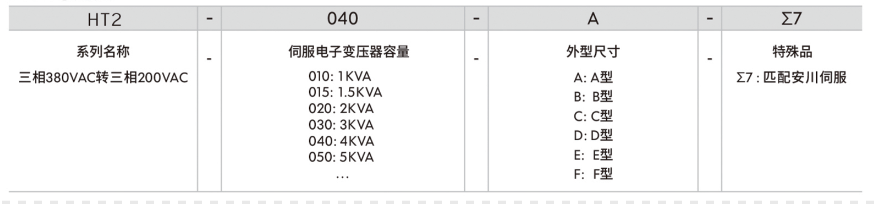

型號定義：
型號列表：

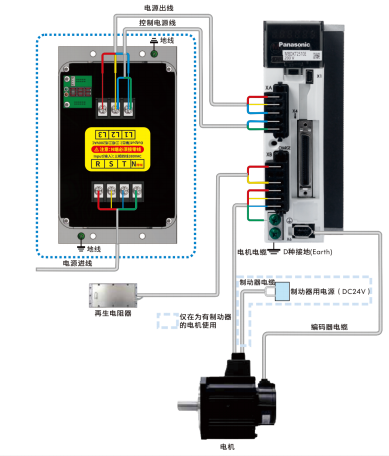

使用流程圖示(以松下伺服驅動器為例)
一、檢查外觀
撿查伺服電子變壓器外觀

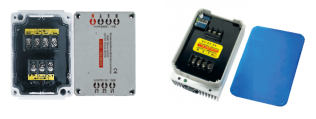

二、內部結構
卸下4個上蓋螺絲,檢查伺服電子變壓器內部接線端子。(操作者面對變壓器,4個螺絲
端子在左訪,3個螺絲端子在右邊)

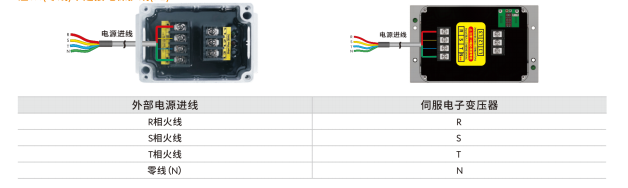

三、電源進線
4個螺絲端子排為電源進線(即R、S、T和N)，其中R、S、T接三相380VAC的相線，
N接零線，注:N(零線)不是接地保護線(PE)
四、伺服電子變壓器出線
3個螺絲端子排為伺服電子變壓器電源出線(即L1、L2、L3）,伺服電子變壓器電源出線三相
200VAC，接驅動器主電源L1、L2、L3。（見下圖）
注:伺服電子變壓器與伺服驅動器依據本手冊接線圖部分接線，下圖僅為示意醫。
五、伺服驅動器控制電源接線
伺服電子變壓器是一根相線（L1）和相線(L2)接驅動器控制電源(L1C，L2C)(見下圖）
