秋天的第一臺光幕松下SF4D系列，小型、牢固、超高性能全新光學系統，你值得擁有！

2025-08-07 16:29

實實在在的便利、細長&高強度機身、超高性能全新光學系統
功能性的設計

特點

細長且兼?zhèn)涓邉傂裕M一步提高光學系統的性能。機身防塵、防液體，在惡劣的環境中都可以穩定工作的

安全光幕傳感器SF4D正式登場，常規型號有：SF4D-F31、SF4D-H24、SF4D-H8、SF4D-H40、SF4D-

H20、SF4D-A20、SF4D-F15、SF4D-A16等等

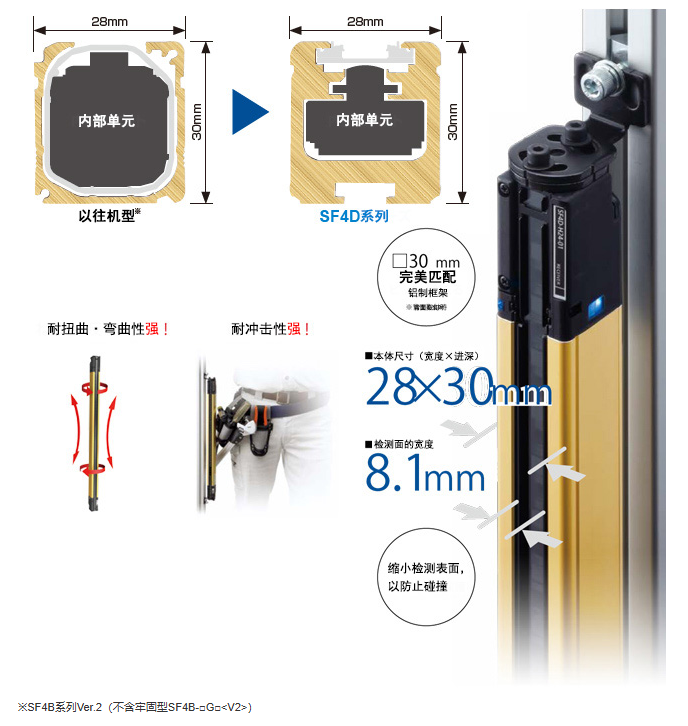

耐扭曲，彎曲，沖擊性強，【細長&高強度】主體

內部單元的小型化，留有充足的余量。

通過徹底的小型化，重新定義了內部單元。在進一步提高性能的同時，將內部單元的體積比傳統方式的體積

降低了60%，成功實現小型化。在最優化空間結構的同時，不改變外形尺寸的情況下，實現超高強度。在保

持了設備安裝和接線的互換性的同時獲得高強度。

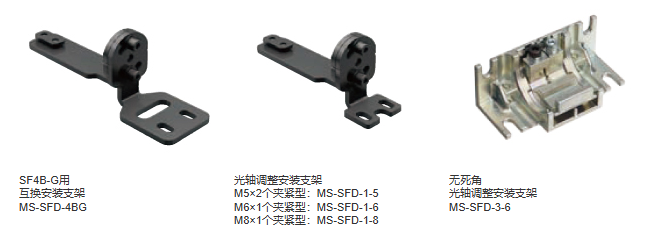

兼顧牢固性和易安裝性的安裝支架

全新的安裝支架結構。不僅僅強化了支架本身的剛性強度，也通過改良安裝到安全光幕本體上的安裝方式，

大幅度提升安裝部位的強度。也為您備有無死角支架和可以直接扣在鋁制框架上的支架，進一步方便您使用。

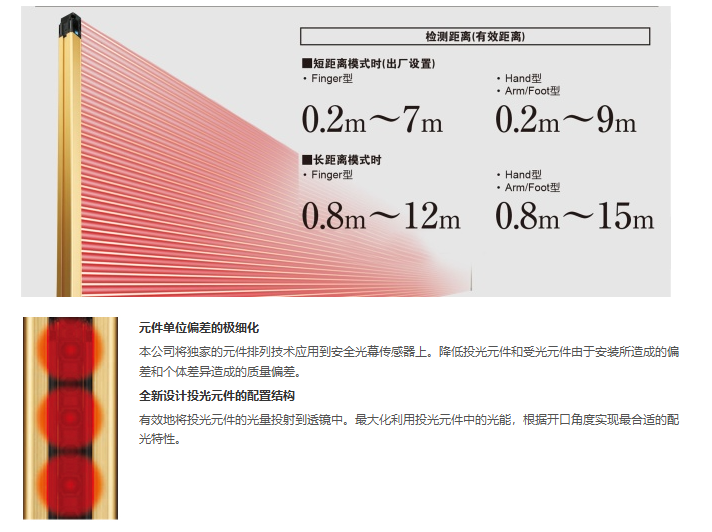

超遠距離都能夠穩定工作的【高性能全新光學系列】

投光元件的高性能化，大幅提升投光性能。防塵、防污能力高，有助于延長維護、清理期限。

還有這些優點！

「細長＆高強度」+「超高性能的全新光學系統」能夠更加容易匹配超長的光軸！

強化調整超長光軸時【扭曲】或者【彎曲】的強度，進一步優化了投光元件，配光特性，排列配置，

再加上超高性能的全新光學系統，終于實現了光軸調整的簡單化。
此外，還裝備有輔助光軸調整的【程序指示燈】或者通過數值顯示入光充裕度【數字指示燈】，進一

步優化縮短光軸調整的時間

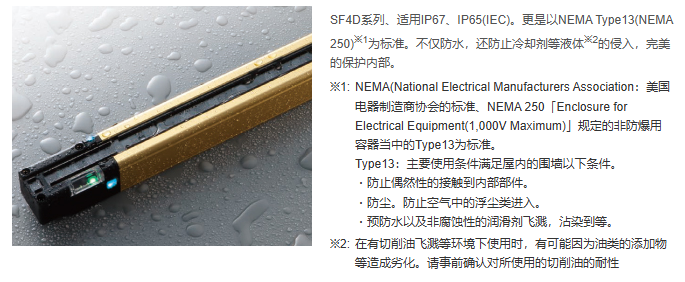

防液體，防塵

IP67、IP65(IEC)、NEMA Type13(NEMA 250)

對光軸調整或防護維護同樣有效。利用數字指示燈的數值確認受光充裕度。

可通過「穩定入光指示燈」以及「數字指示燈」顯示受光充裕度。設備安裝時可實現恰當?shù)墓廨S調整和

施工品質的管理。此外，感應面的污損或者松動等造成光軸偏移時，也可以通過指示燈進行確認，可以

靈活應用到作業檢查和防護維護作業上。
※進行光同步設置時，僅受光器亮燈。

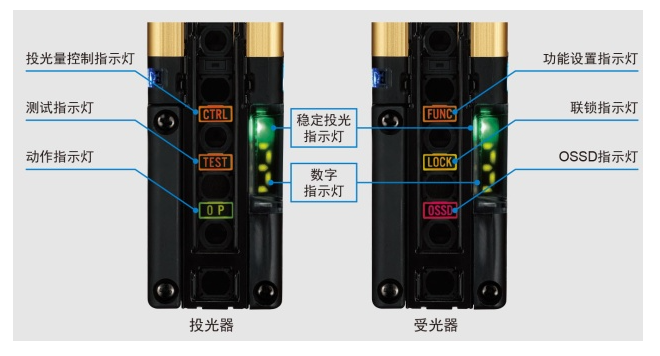

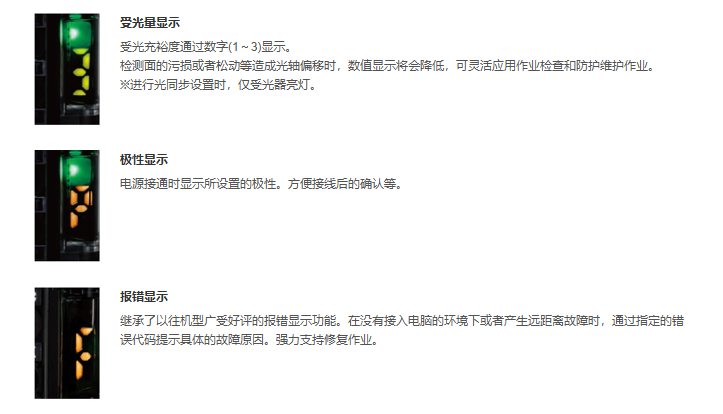

特有的顯示功能

以穩定受光顯示為主，搭載了各種通知顯示。考慮到便于可視性，光軸上配置有OSSD指示燈，

聯鎖指示燈，功能設置指示燈等

作業指示燈

不僅是日常設備的運作，從施工到維護，搭載了作業時所需的應用指示燈。通過2個功能的切換，

支持相關作業。

可以使用光軸調整器在完成之前進行調整！

使用選購的光軸調整器「SF-LAT-2N」可以調整激光頭照射光軸因為使用干電池式設備，可

在接通電源前進行調整，節省作業時間。

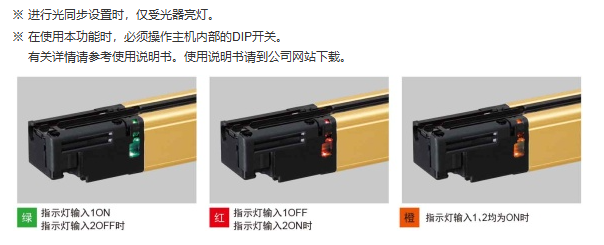

應用指示燈模式

通過外部信號可點亮綠色、紅色、橙色三種顏色。用于指示作業或者顯示設備的工作狀態。

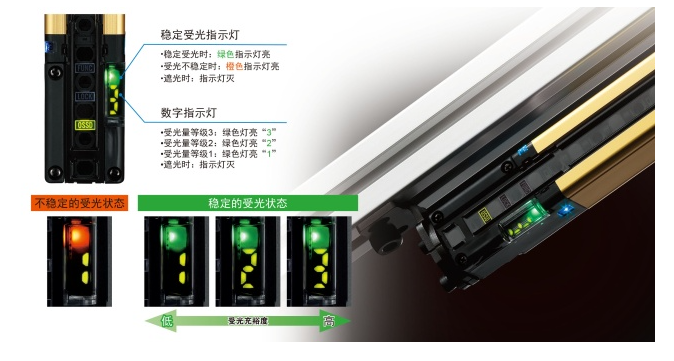

[穩定受光指示燈]＝[有充裕的光量]？

在將光幕安裝到裝置上或確認工作中的光幕是否正常時，現場可以靈活利用[穩定受光指示燈]。
但是，即使[穩定受光指示燈]亮起，都無法判斷是否已經接近[不穩定受光狀態]或者光量是否[充足]。
SF4D系列，不僅顯示[穩定][不穩定]，也使用數字值顯示[充裕度]。通過[數值管理]保證在充裕度高

的狀態下穩定工作。設備工作時，有可能因為油霧等造成受光量降低，如通過數值指示燈進行確認，

可了解安全光幕傳感器的受光充裕度，及時進行清理。

從設計階段的安全距離計算，到安裝，接線，再到擴展。追加性能提升，功能性設計的作業。

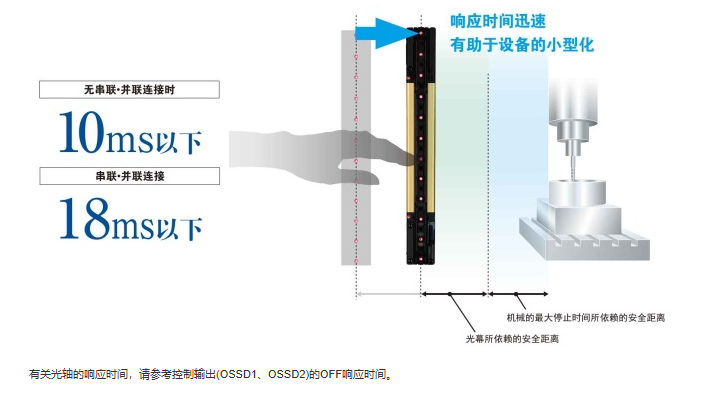

最快響應時間10ms以內

SF4D系列的控制輸出(OSSD1、OSSD2)的OFF響應時間，實現了10ms以內。(無串聯、并聯連

接時）。[串聯、并聯連接時18ms以內]有助于設備的小型化。

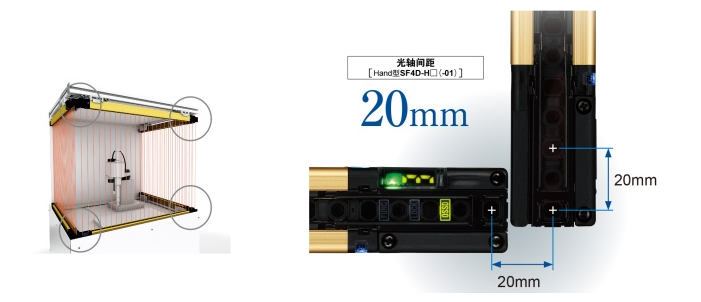

更加容易計算安全距離的無死角設計

繼承了以往機型SF4B系列的無死角設計。
L字型的配置或者U字型的配置，光軸間距不變^※，實現安全距離計算的簡單化。
※不含F(xiàn)inger型SF4D-F□(-01)

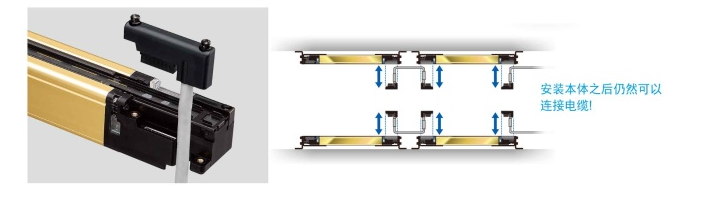

拆卸簡單的前置電纜

繼承以往機型廣受好評的前置電纜。將安全光幕傳感器本體安裝到設備上也可以將電纜拆下。

發生斷線時更加易于更換。

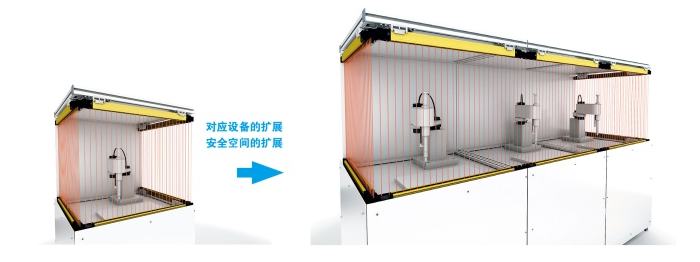

最多可串聯連接5臺

最多可串聯連接5臺。（主傳感器1臺+子傳感器4臺）最多可將光軸擴展到256軸。在進行設備擴展，

檢測寬度（防護高度）擴大時，在一個系統中執行保護多個位置，提高便利性。

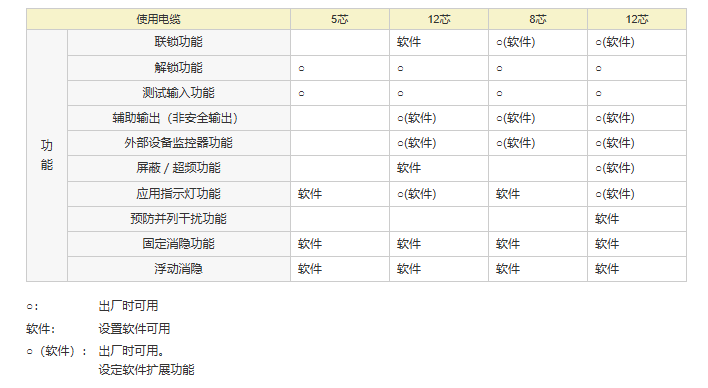

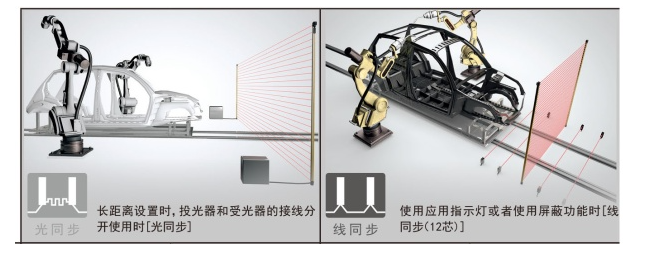

根據用途選擇連接方式

在安全光幕傳感器選購、施工時，從基本構成到提高操作性的安全構成，可根據客戶的需求來

選擇合適的同步方式和電纜。

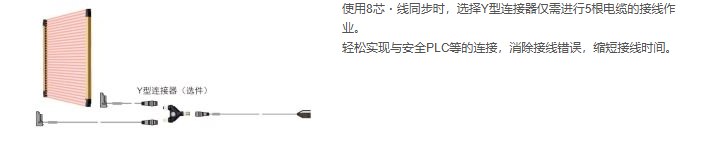

Y型連接器，更加節省配線

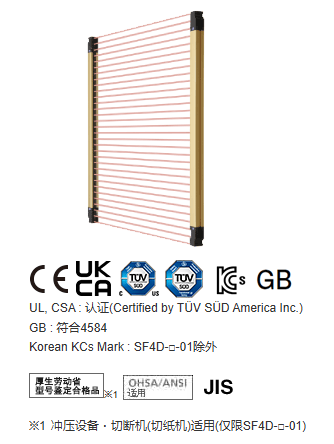

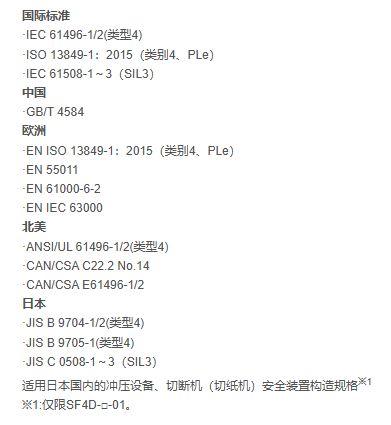

全世界通用規格

PNP／NPN的兩極性對應

SF4D系列的1種型號支持PNP晶體管輸出和NPN晶體管輸出。PNP的國外設備、NPN傳感器

的調換，正極接地的工廠，設備向國外轉移等，一種型號即可對應全球的各種控制電路。

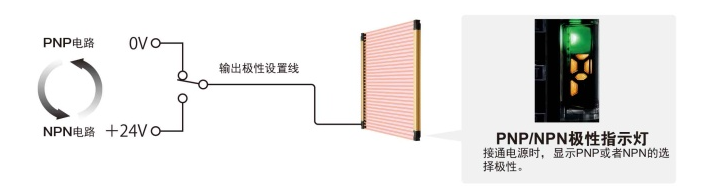

配線簡單切換極性

輸出極性設置線連接到OV上，PNP輸出，與+24V連接時，切換到向NPN輸出。

與控制單元組合，構成安全電路
