松下EX系列超小型光電傳感器安裝避坑指南：90%人踩過的致命錯誤
2025-07-25 15:01
今天我們來看一下松下EX超小型光電傳感器，超薄供電中的EX傳感器系列，我們工程師將用其中的
一款來給大家做一下試驗，希望能把更加的實用技巧帶給大家。常用的松下EX系列常規型號有以下
這些：
EX-11A 、EX-11A-PN、EX-11B、EX-11B-PN、EX-13A、EX-13A-PN、EX-13B、EX-13B-PN、EX-19A、
EX-19A-PN、EX-19B、EX-19B-PN、EX-15、EX-11EA、EX-11EA-PN、EX-11EB、EX-11EB-PN、EX-13
EA、EX-13EA-PN、EX-13EB、EX-13EB-PN、EX-19EA、EX-19EA-PN、EX-19EB、EX-19EB-PN、EX-1
4A、EX-14A-PN、EX-14B、EX-14B-PN、EX-11SA、EX-11SA-PN、EX-11SB、EX-11SB-PN、EX-13SA
EX-13SA-PN、EX-13SB、EX-13SB-PN 、EX-19SA、EX-19SA-PN、EX-19SB、EX-19SB-PN、EX-11SEA
EX-11SEA-PN、EX-13SEA 、EX-13SEA-PN、EX-13SEB、EX-13SEB-PN等
放大器內置 超小超薄型
特點
版本升級的介紹
從2010年10月生產的部分起，版本變更為2.0。

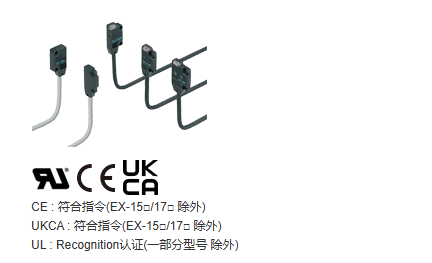

符合安全標準！
作為符合安全標準的微型光電傳感器，為了提高安全性，可進行加裝或在極小的空間
內安裝。傳感器單體符合類別ISO 13849-1※1符合(類別1、PLc)※2。

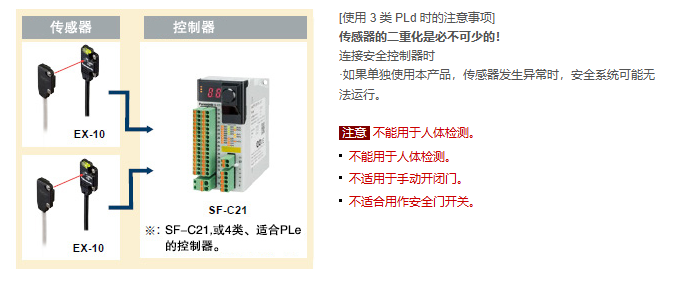

與符合類別4、PLe的控制器組合使用，實現傳感器的雙重化
1 : 控制系統的安全相關部件 第1部分：設計的一般原則
2 : 2021年12月以后生產的產品開始符合標準。

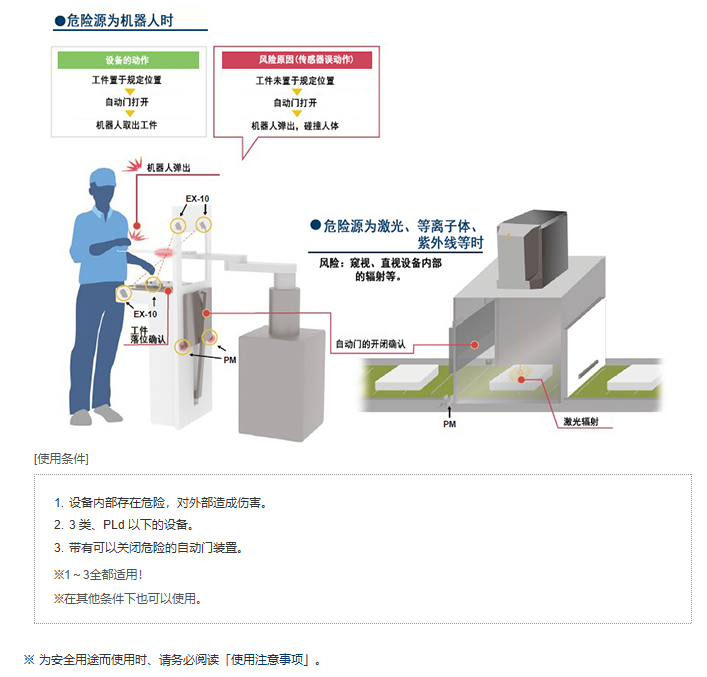

3類、PLd構造示例
使用示例
厚度3.5mm
W10×H14.5×D3.5mm(透過型，正面檢測型)。 為最小規格的傳感器，只需擁
有些許空間，即可隨處安裝。

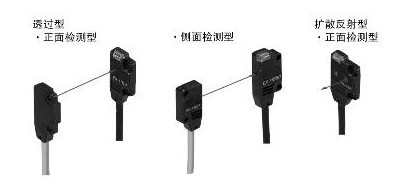

可靈活安裝

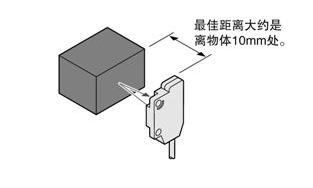

擴散反射型傳感器是正面檢測，由于薄，看上去可被直接粘合在安裝基座上，
透過型傳感器可同時進行正面檢測和側面檢測，并可靈活安裝。
無需狹縫罩即可緩和干擾可安裝在窄間距內
安裝間距也可達到以往產品的一半，可緊貼安裝。不會產生狹縫罩的購買/
安裝費用。

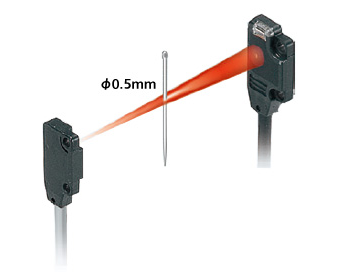

無需狹縫罩，即可檢測到?0.5mm的微小
無需狹縫罩，即可檢測微小工件。

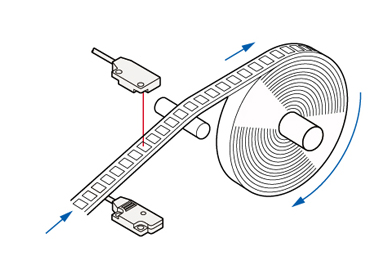

狹光束，可實現1m長距離檢測
狹光束，實現1m長距離檢測。
高速反應0.5ms
適合檢測小型零件和高速移動的物體
配備防變頻光的電路
應對變頻光等干擾光的能力顯著增強。
保護構造IP67
其保護構造達到IP67，即使在沾水的生產線上也可放心使用。另外，備有不易
生銹的不銹鋼制傳感器安裝支架。注意：檢測中沾水時，有時會檢測水滴。
可用M3螺絲安裝
備有防腐蝕不銹鋼安裝支架。MS-EX10-1[冷軋碳鋼(SPCC)]和MS-EX10-11[不
銹鋼(SUS304)] (正面檢測型傳感器的安裝支架)
最小檢測物體φ1mm[EX-11(E)□、EX-15(E)□]
EX-11□ ，EX-11E□ ，EX-15和EX-15E都裝有φ 1mm狹縫透光罩，可檢測
φ 1mm以上的物體。因此，適合于精確定位或小部件檢測。

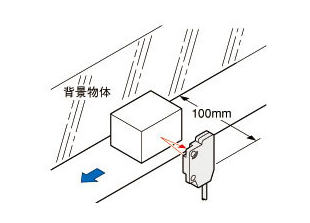

背景限制[EX-14□]
?不受背景影響
當一個有光澤的背景被隔離在100mm以外時，傳感器就檢測不到。(但
是，背景需正對傳感器。)
?可檢測黑色物體
由于它是限定反射型，所以可用來檢測深色物體。

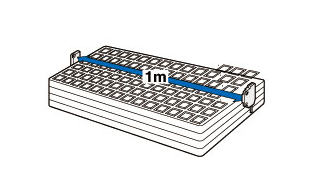

長檢測距離1m[EX-19□]
僅3.5mm的厚度可達到1m的檢測距離，可用來檢測更寬的C盤
